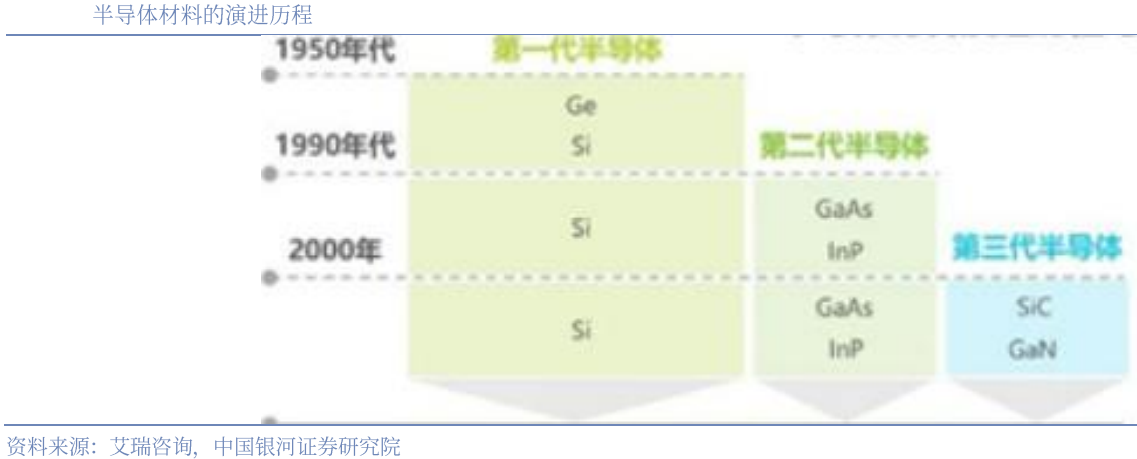

慧博投研近日发布研究报告，对碳化硅（SiC）行业进行全面梳理。报告指出，碳化硅作为第三代宽禁带半导体材料，凭借高耐压、高热导率、低开关损耗等优异特性，正在新能源汽车、光储充、AI基础设施及AR眼镜等多领域加速渗透。

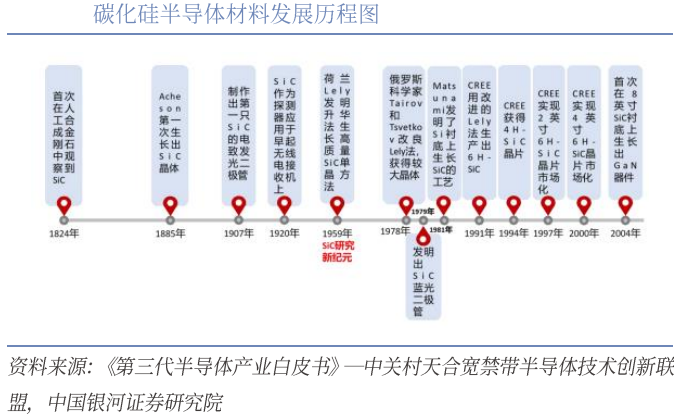

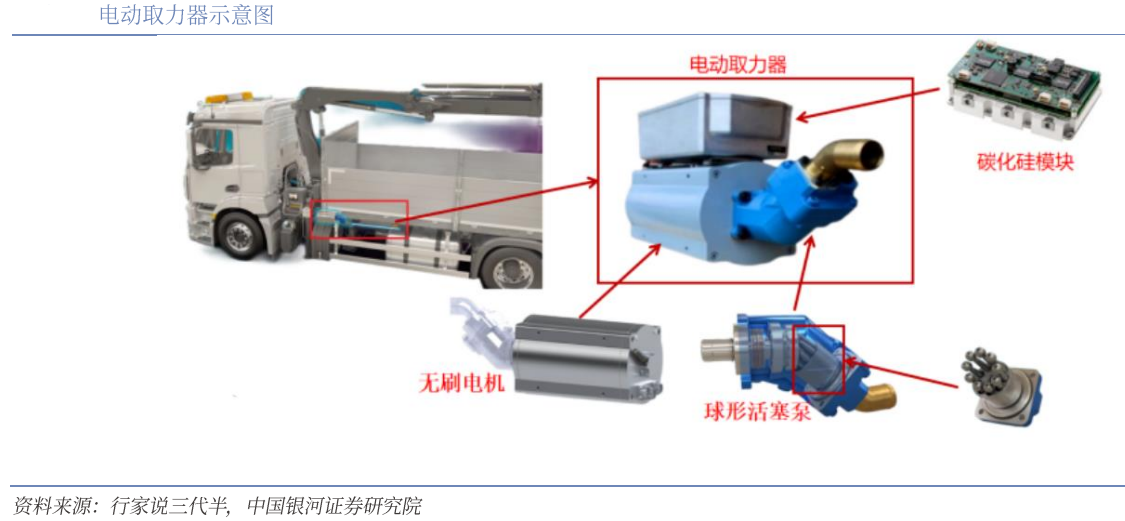

　　在新能源汽车领域，随着800V高压平台的快速普及，碳化硅逆变器正逐步替代传统IGBT。其高频低损耗特性可提升能效、减小系统体积，并有效延长续航里程。数据显示，2024年国内碳化硅车型新增47款，累计已超百款，应用区间从20-30万元车型向15万元以下市场下沉。预计2025年碳化硅模块在新能源汽车中的渗透率将突破20%。此外，工程机械电动化进程提速，碳化硅器件在电动取力器(ePTO)等核心部件中展现出显著优势。

　　在能源领域，超充桩的快速建设为碳化硅带来广阔空间。碳化硅电源模块较传统硅基方案输出功率提升30%，损耗降低50%，运营成本显著优化。光伏与储能系统中，采用碳化硅的逆变器效率可达98.7%，随着成本下降，全碳化硅方案有望成为主流。在家电、轨道交通和电网等工业领域，碳化硅凭借其高频高效特性稳步推进应用，如格力碳化硅空调装机量已突破百万台，苏州地铁全碳化硅牵引系统实现节能10%-20%。

　　新兴应用领域为碳化硅开启全新增长空间。AI服务器GPU功率已攀升至1400W，对散热提出更高要求。碳化硅因热导率优异，有望作为中介层和散热载板材料应用于先进封装，帮助缩小封装尺寸、提升散热效率。英伟达计划在2027年将CoWoS封装中介层材料替换为碳化硅。数据中心方面，碳化硅在UPS和服务器电源中可降低能耗达70%，支持高压架构转型，破解“能耗墙”难题。AR眼镜领域，碳化硅光波导凭借2.6高折射率、轻量化和优良散热特性，可实现70°以上视场角，Meta已推出相关原型产品，未来随着材料利用率提升，成本有望下降至消费级应用水平。

　　市场空间方面，2024年全球碳化硅器件市场规模约43.6亿美元，预计2030年将增长至229.45亿美元，期间复合增长率达32%。电动汽车仍是核心驱动力，同时光储、电网等领域保持20%以上增速，家电、数据中心等新兴应用增速更达39.2%。碳化硅在功率半导体中的渗透率将从2023年的5.8%提升至2030年的22.6%。

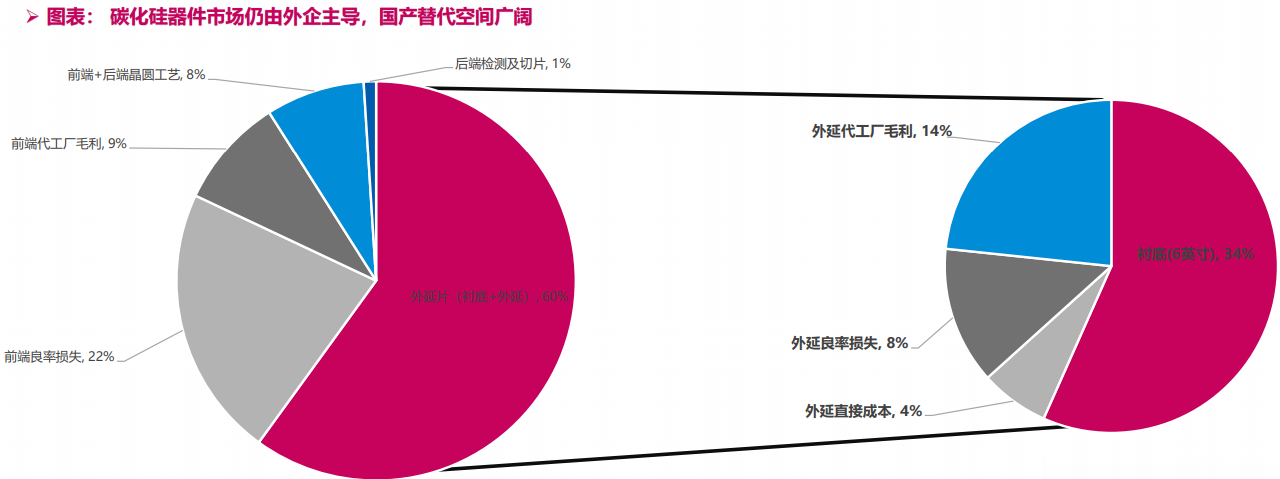

　　国产替代迎来重要窗口期。目前海外五大厂商占据83%市场份额，但国内企业增速显著高于海外。在产业链自主趋势下，国内碳化硅产能投资约80亿美元，设备公司和垂直整合企业有望受益。天岳先进、三安光电、晶盛光电等企业正积极布局大尺寸衬底研发与产能建设，加速推进国产化进程。
